铂热电阻元件概述
本厂生产的WZP系列及WZPM铂元件，把当代世界上生产工艺、优良的测试手段和自己多年的制造经验融为一体，为我国开创了一代的铂热电阻产品，并且，使我厂拥有大批量稳定的生产能力。温度传感器无论在内在质量、结构合理、外观表现都处于*水平。
铂热电阻是一种、灵敏、性能稳定的温度传感器。铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构，感温元件可以做得相当小（总线小外径可做到ø1.6mm），因此，可制成各种微型温度传感器探头。

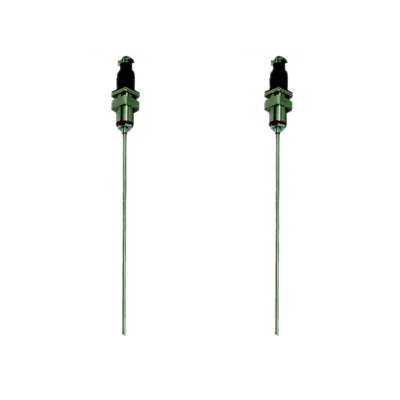

铂热电阻元件配上金属保护管和安装固定装置（如各种螺纹接头，法兰盘等），就构成装配式铂热电阻。
WZPM铂热电阻是一种表面测温元件，可制成的各种表面测温的温度计产品。
WZP系列铂热电阻按我国标准ZBY301-58（等国际电工委员会IEC751-1983标准）进行生产，由于系列产品具有结构小，使用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、工业、科、农业以及机械行业提供新一代产品。
铂热电阻元件工作原理
铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-200～800℃范围内的温度。其优点是：电气性能稳定，温度和电阻关系近于线性，精度高。
铂电阻元件可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行的温度测量和控制。
铂热电阻元件主要技术指标
1.量程规格：
|
类 别
|
代 号
|
分度号
|
测量范围
|
精度等级
|
允许偏差△t℃
|
|
铂电阻
|
WZP
|
Pt100
|
-200～800℃
|
A级
|
-200～650℃时允差 ±(0.15+0.002︱t︱)
|
|
B级
|
-200～800℃时允差 ±(0.30+0.005︱t︱)
|
注：︱t︱为感温元件实测温度绝 对值。
A级允差不适用于τ>650℃的温度范围。
B级允差不适用于采用二线制的铂热电阻。
2.热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用τ0.5表示。
3.自热影响
铂电阻允许通过的总线大测量电流为5mA，由此产生的温差不大于0.3℃.
热电阻感温元件在100℃的电阻值（R100）和它在0℃时的电阻（R0）比值：（R100/R0）
分度号Pt100:A级 R0 =100±0.06Ω
B级 R0 =100±0.12Ω
W100=R100/R0=1.3850
铂热电阻元件型号规格
1、铂电阻元件
|
热电阻类别
|
产品型号
|
分度号
|
测量范围（℃）
|
保护管材料
|
规格
|
热响应时间τ0.5（s）
|
|
直径d
|
长L
|
lo
|
l1
|
|
单支铂热电阻感温元件
|
WZP-010
|
Pt100
|
-200～+420
|
外保护层为1Cr18Ni9Ti不锈钢薄片
|
Ф12
|
300
350
450
550
650
900
1150
1400
1650
2150
|
85
|
105
|
＜60
|
|
双支铂热电阻感温元件
|
WZP2-010
|
|
单支铂热电阻感温元件
|
WZP-011
|
|
双支铂热电阻感温元件
|
WZP2-011
|
Ф8
|
300
350
450
550
|
65
|
80
|
＜30
|
|
铜热电阻感温元件
|
WZC-010A
|
Cu50
|
-50～+100
|
紫铜管
|
Ф8
|
300
350
450
550
650
900
1150
1400
1650
2150
|
|
|
＜90
|
|
铂热电阻感温元件
|
WZP-035S
|
Pt100
|
-50～+150
|
不锈钢套管
|
Ф6
|
535
|
35
|
|
＜5
|
|
铂热电阻感温元件
|
WZC-001
|
Cu50
|
-50～+100
|
不锈钢套管
|
Ф4
|
300
|
25
|
|
＜30
|
注明：WZP-035S精度等级为B级
2、陶瓷铂热电阻元件
|
型 号
|
分度号
|
测量范围（℃）
|
允差等级
|
套管材料
|
热响应时间τ0.5（s）
|
|
WZP-012
|
Pt100
|
-200～+800
|
A级
|
陶 瓷
|
＜0.2
|
|
B级
|
|
WZP-013
|
-50～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
＜2
|
WZP-014
WZP2-014
|
-200～+800
|
A级
|
陶 瓷
|
≤0.5
|
|
B级
|
|
WZP-015
|
-50～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
≤5
|
WZP-016
WZP2-016
|
-200～+600
|
A级
|
陶 瓷
|
≤0.8
|
|
B级
|
|
WZP-017
|
-200～+600
|
A级
|
陶 瓷
|
≤0.5
|
|
B级
|
|
WZP-018
|
-200～+600
|
A级
|
陶 瓷
|
＜0.2
|
|
B级
|
|
WZP-019
|
-200～+850
|
A级
|
陶 瓷
|
≤0.5
|
|
B级
|
WZP-020
WZP2-020
|
-200～+850
|
A级
|
陶 瓷
|
≤0.5
|
|
B级
|
|
WZP-203
|
-50～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
≤5
|
|
WZP-205
|
-50～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
≤5
|
3、端面铂电阻元件
|
型 号
|
分 度 号
|
测量范围（℃）
|
允差
等级
|
套管材料
|
热响应时间
τ0.5（s）
|
|
WZPM-0110
|
Pt100
|
-50～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
≤5
|
|
WZPM-2012
|
-200～+150
|
B级
|
1Cr18Ni9Ti
不锈钢
|
≤10
|
4、带瓷接线板铂电阻元件
|
型号
|
分度号
|
测量范围（℃）
|
允差
等级
|
热响应时间
τ0.5（s）
|
长度L（mm）
|
结构特征
|
|
WZP-106S
|
Pt100
|
-200～+500
|
A级
或
B级
|
<15
|
225
250
300
350
400
450
550
650
900
1150
|
陶瓷
测温部分：不锈钢
1Cr18Ni9Ti保护管做成铠装铂电阻元件；冷端：陶瓷接线板并加避震压簧。
|
|
WZP2-106S
|
注：可作可拆式铂电阻更换元件。
