WRNM：W（温度仪表）R（热电偶）N（镍铬 - 镍硅，K 分度）M（耐磨），K 型耐磨装配式热电偶，是粉体、颗粒冲刷工况最主流耐磨热电偶；带下标 2 如 WRN₂NM 为双支（双路信号，一用一备） 型号第 4 位数字含义（安装方式）： 1：无固定装置；2：固定螺纹；3：活动法兰；4：固定法兰 末尾 0/1/2：接线盒结构：0 = 防溅盒，1 = 防水盒，2 = 防爆盒

一、上海仪表三厂耐磨热电偶常用型号清单（单支 + 双支）

表格

上海自仪三厂补充耐磨套管选型要点：

• 等离子喷涂碳化钨：0～800℃，煤粉、低冲刷流化床，性价比高

• 高铬铸铁：0～1100℃，水泥窑、分解炉，颗粒冲刷强

• 高温耐磨合金（K 氏合金）：0～1200℃，高温强冲刷、循环流化床炉膛

二、各型号适用场景说明

1. WRNM-130（无固定装置）

特点：无螺纹、无法兰，直接插入、现场焊支撑套管，结构最简单；适合临时测温、直插炉膛、料仓内部 ✅ 应用：小型沸腾炉、料仓、溜槽、烟道直插测温www.shzy4.com  ；检修频繁、经常抽拔更换测点；不适合高压 ❌ 不适合：正压大、管道高压、振动剧烈位置

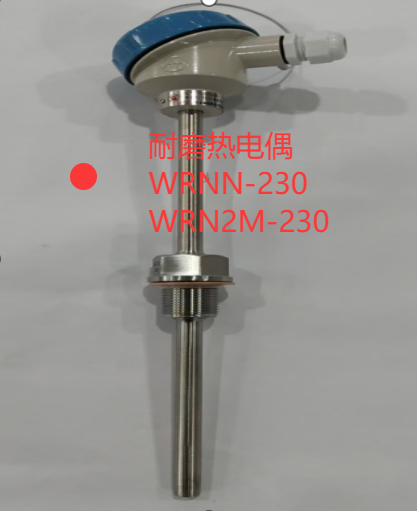

2. WRNM-230 /231 /232（固定螺纹）

特点：www.shybdj6.net  螺纹连接（常见 M27×2、M33×2），拆装方便，占用空间小；232 为本安 / 隔爆防爆款 ✅ 应用：

• 电厂：磨煤机出口、一次风 / 二次风管道、给煤机出口

• 化工：造气炉、煤粉输送管道、循环硫化床风管

• 小口径烟道、低压粉体管道 ✅ 232 防爆款：有易燃易爆介质的煤粉、煤气输送管线

3. WRNM-330 /331（活动法兰）

特点：法兰可以在保护管上滑动，现场安装时自由调整插入深度，www.shyb9.com法兰焊在设备外壁，后期可微调插深 ✅ 应用（水泥行业爆款）：

• 水泥窑尾烟室、预热器 1～5 级旋风筒锥体、分解炉

• 循环流化床锅炉炉膛、返料器、回料腿

水泥行业绝大多数耐磨测点优先选 WRNM-330，适配现场不同壁厚、插深调整需求

4. WRNM-430 /431 /432（固定法兰）

特点：法兰和保护管固定死，插深出厂固定，密封可靠性强，耐压优于螺纹款；432 防爆型 ✅ 应用：

• 高压、大口径烟道、www.shyb118.com  流化床密相区、冶金沸腾焙烧炉

• 管道震动大、介质流速高、不允许松动的测点

• 大型锅炉、垃圾焚烧炉、生物质锅炉炉膛出口 ✅ 432 防爆：化工煤粉制备、危废焚烧防爆区域

5. WRN₂NM 双支耐磨热电偶（WRN2NM）

特点：WWW.shhzy3.cn  一支传感器两路独立信号，DCS 一用一备，单点故障不跳保护，联锁关键测点标配 ✅ 应用：电厂 CFB 炉膛温度、水泥分解炉主温、垃圾焚烧主炉膛、联锁保护点

三、行业总览（WRNM 耐磨热电偶整体应用行业）

1. 电力（循环流化床锅炉主力）：炉膛、密相区、返料器、磨煤机、一次风管、旋风分离器；颗粒冲刷极强，优先高铬铸铁 / 合金耐磨头

2. 水泥建材：www.shsaic.net  预热器各级筒、分解炉、窑尾烟室、篦冷机；WRNM-330 是行业标配型号

3. 冶金：沸腾焙烧炉、矿粉输送、烧结烟道

4. 化工 / 煤化工：造气炉、煤粉气化、粉煤输送管线

5. 固废 / 生物质：垃圾焚烧炉、生物质循环炉

6. 输煤系统：煤粉管道、溜槽温度监测

四、上海自动化仪表三厂选型建议（给投标 / 仪表清单直接用）

• 小管道、好拆装 → WRNM-230

• 水泥预热器、需要调插深 → WRNM-330

• 高压大烟道、震动大、固定插深 → WRNM-430

• 联锁、SIS、重要保护点 → WRN₂NM（双支）

• 防爆区域 → 后缀 2（232/432）

• 冲刷一般、预算有限 → 碳化钨喷涂耐磨头；高温强冲刷 → 高铬铸铁 / 高温耐磨合金
