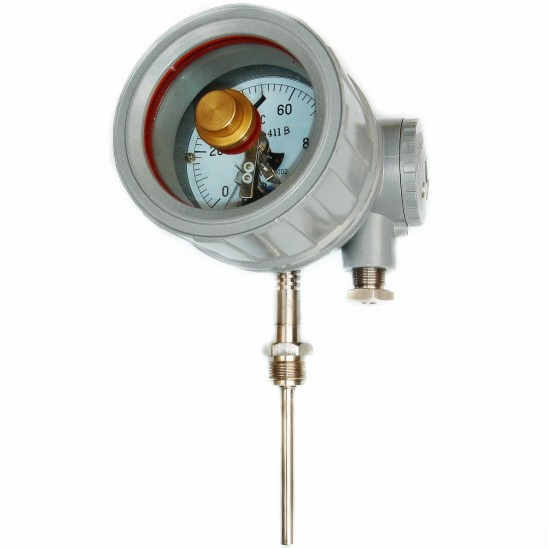

WSSX-411B防爆电接点双金属温度计
上海自动化仪表三厂的组别区间内,具有爆炸性气体的危险场所中,测量中、低温的现场检测仪表,用来直接测量气体和液体的温度,并带有机械电接触装置。当被测介质温度变化时,自由端上的细轴(及转向传动机构)带动指针及动触点转动,在刻度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开的瞬时,使外接电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。在石油、化工行业得到广泛应用。
产品描述

WSSX系列

防爆型电接点双金属温度计

组别区间内,具有爆炸性气体的危险场所中,测量中、低温的现场检测仪表,用来直接测量气体和液体的温度,并带有机械电接触装置。当被测介质温度变化时,自由端上的细轴(及转向传动机构)带动指针及动触点转动,在刻度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开的瞬时,使外接电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。在石油、化工行业得到广泛应用。

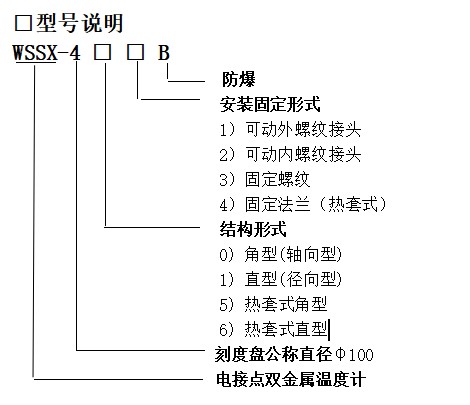

□型号说明

型 号

保护管

直径(d)

温度范围℃

置入深度

(L)mm

尾管材质

固定形式

防爆等级

防护等级

电气参数

WSSX-401B

WSSX-402B

WSSX-403B

WSSX-404B

WSSX-411B

WSSX-412B

WSSX-413B

WSSX-414B

WSSX-451B

WSSX-452B

WSSX-453B

WSSX-454B

WSSX-461B

WSSX-462B

WSSX-463B

WSSX-464B

φ6

φ8

φ10

φ12

-60~40

-40~80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

φ6、φ8、φ10(尾管长度75~1250mm)

d=φ12(尾管长度75~2000mm)

量程范围为0~50℃

则尾管长度L≥100mm

一般采用1Cr18Ni9Ti

用户需要可采用0Cr18Ni、12Mo2Ti、SUS304、SUS316

可动螺纹

外螺纹

M27×2

G3/4"

内螺纹M27×2

G3/4"

固定螺纹

M27×2

G3/4"

固定法兰

ExdⅡBT4

IP65

接点额定功率:10VA

接点最高工作电压:380VAC或220VAC

接点最高工作电流:1A(无阻负载)
