热电偶感温元件/WRE-001/WRE001 热电偶类别 代号 分度号 测温范围 ℃ 允许误差Δt ℃ 铂铑30-铂铑6 WRR B 0～1800 ±1.5℃或±0.25%t 铂铑10-铂 WRP S 0～1600 ±1.5℃或±0.25%t！

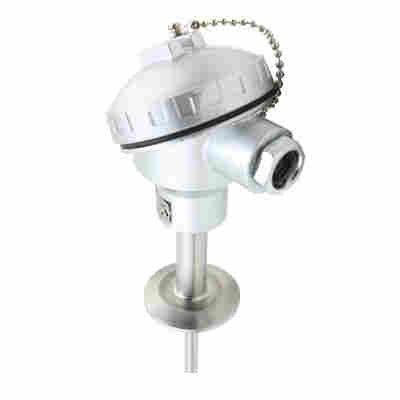

热电偶感温元件/WRE-001/WRE001
□ 主要技术指标
温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测温范围 ℃
|
允许误差Δt ℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0～1800
|
±1.5℃或±0.25%t
|
|
铂铑10-铂
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%t
|
|
镍铬-镍硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%t
|
|
镍铬-铜镍
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%t
|
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
上海自动化仪表有限公司
上海自动化仪表有限公司DCS系统
红旗仪表YXC压力表
上海上自仪转速表仪表电机有限公司
上海大华记录仪
上海自动化三厂铠装热电偶
上海自动化仪表四厂白云牌压力表
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压面不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶总线小置入深度
应不小于其保护管外径的8~10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ·m
即：Rr·L≥100 MΩ·m L＞1m（式中：L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定：
|
上限温度tm ℃
|
试验温度t ℃
|
电阻值
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜1300
|
t=tm
|
0.02
|
|
tm＞1300
|
t=1300
|
0.02
|
□ 型号表示热电偶感温元件/WRE-001/WRE001
